ANÁLISIS ESTÉTICO

1. FUNCIONAMIENTO & SECUENCIA DE USO Empotrar el sacapuntas , abrir el birlo sujetador a su máxima capacidad, colocar la parte lisa del birlo en el orificio en la parte posterior del sacapuntas, enroscar la maripo- sa en sentido de las manecillas del reloj hasta apretar la plataforma contra la mesa. Jalar el sistema de sujeción del lápiz que se atora con la guía, lo permite una distancia optima entre el lápiz y el cortador. Sacar el sacapuntas de la caja, sacar las pie- zas de la bolsa y leer las instrucciones 5

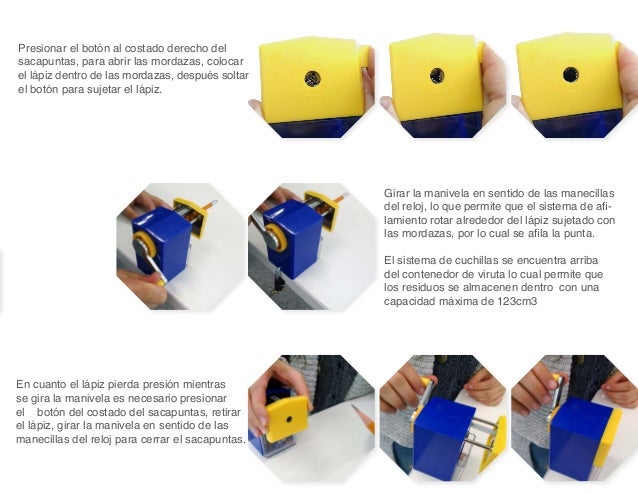

2. 8. Girar la manivela en sentido de las manecillas del reloj, lo que permite que el sistema de afi- lamiento rotar alrededor del lápiz sujetado con las mordazas, por lo cual se afila la punta. El sistema de cuchillas se encuentra arriba del contenedor de viruta lo cual permite que los residuos se almacenen dentro con una capacidad máxima de 123cm3 Presionar el botón al costado derecho del sacapuntas, para abrir las mordazas, colocar el lápiz dentro de las mordazas, después soltar el botón para sujetar el lápiz. En cuanto el lápiz pierda presión mientras se gira la manivela es necesario presionar el botón del costado del sacapuntas, retirar el lápiz, girar la manivela en sentido de las manecillas del reloj para cerrar el sacapuntas.

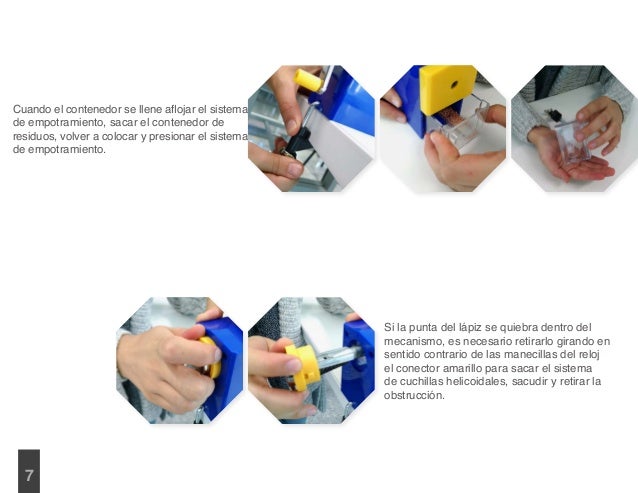

3. 9. Si la punta del lápiz se quiebra dentro del mecanismo, es necesario retirarlo girando en sentido contrario de las manecillas del reloj el conector amarillo para sacar el sistema de cuchillas helicoidales, sacudir y retirar la obstrucción. Cuando el contenedor se llene aflojar el sistema de empotramiento, sacar el contenedor de residuos, volver a colocar y presionar el sistema de empotramiento. 7

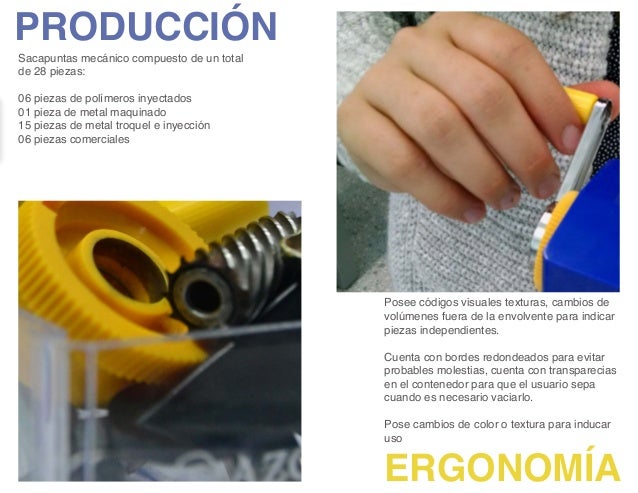

4. 10. PRODUCCIÓN ERGONOMÍA Sacapuntas mecánico compuesto de un total de 28 piezas: 06 piezas de polímeros inyectados 01 pieza de metal maquinado 15 piezas de metal troquel e inyección 06 piezas comerciales Posee códigos visuales texturas, cambios de volúmenes fuera de la envolvente para indicar piezas independientes. Cuenta con bordes redondeados para evitar probables molestias, cuenta con transparecias en el contenedor para que el usuario sepa cuando es necesario vaciarlo. Pose cambios de color o textura para inducar uso
5. 11. EXPLOSIVOCON SISTEMAS SMSC-1 SMSC-2 SMSC-3 SMSC-4 SMSC-5 SMSA-03 SMSA-04 SMSA-05 SMSS-1 SMSS-2 SMSS-3 SMSS-4 SMSS-5 SMSP-1 SMSP-2 SMSP-3 SMSP-4 SMSP-5 SMSA-06 SMSA-07 SMSA-08 SMSA-09 SMSA-10 SMSA-01 SMSA-02 SMSA-03 9

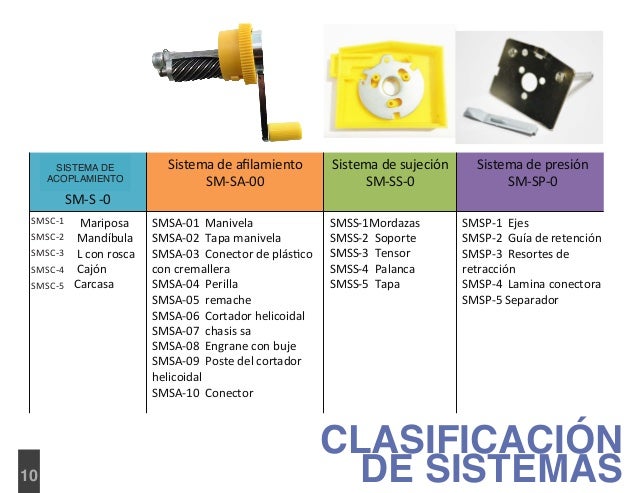

6. 12. Sistema  de   seguridad                   SM-­‐S  -­‐0 Sistema  de  afilamiento   SM-­‐SA-­‐00 Sistema  de  sujeción   SM-­‐SS-­‐0 Sistema  de  presión   SM-­‐SP-­‐0 SMS-­‐1        Mariposa   SMS-­‐2      Mandíbula   SMS-­‐3      L  con  rosca   SMS-­‐4      Cajón   SMS-­‐5    Carcasa     SMSA-­‐01    Manivela       SMSA-­‐02    Tapa  manivela   SMSA-­‐03    Conector  de  plásFco   con  cremallera   SMSA-­‐04    Perilla   SMSA-­‐05    remache   SMSA-­‐06    Cortador  helicoidal                           SMSA-­‐07    chasis  sa                                                           SMSA-­‐08    Engrane  con  buje     SMSA-­‐09    Poste  del  cortador   helicoidal     SMSA-­‐10    Conector     SMSS-­‐1Mordazas   SMSS-­‐2    Soporte   SMSS-­‐3    Tensor   SMSS-­‐4    Palanca   SMSS-­‐5    Tapa SMSP-­‐1    Ejes     SMSP-­‐2    Guía  de  retención   SMSP-­‐3    Resortes  de   retracción   SMSP-­‐4    Lamina  conectora   SMSP-­‐5  Separador CLASIFICACIÓN DE SISTEMAS SISTEMA DE ACOPLAMIENTO SMSC-1 SMSC-2 SMSC-3 SMSC-4 SMSC-5 10
7. . SM-S NOMBRE PIEZA MATERIAL ACABADO PROCESO SMS-1 Mariposa Acero cal.19 Bi-cromatado Troquel SMS-2 Mandíbula ABS pigmentado negro PM-F1 PM-T1 Inyección SMS-3 Birlo Acero galvanizado Machuelado y enrolado SMS-4 Cajón Polimetilmetacrilato PMMA Hot stamping SPI-A2 Inyección SMS-5 Chasis ABS pigmentado azul SPI-A2 Inyección Troquelado progresivo

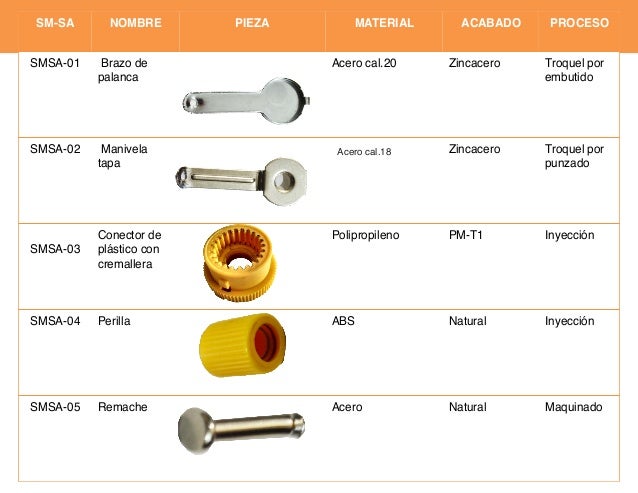

8. . SM-SA NOMBRE PIEZA MATERIAL ACABADO PROCESO SMSA-01 Brazo de palanca Acero cal.20 Zincacero Troquel por embutido SMSA-02 Manivela tapa Acero cal.20 Zincacero Troquel por punzado SMSA-03 Conector de plástico con cremallera Polipropileno PM-T1 Inyección SMSA-04 Perilla ABS Natural Inyección SMSA-05 Remache Acero Natural Maquinado Acero cal.18

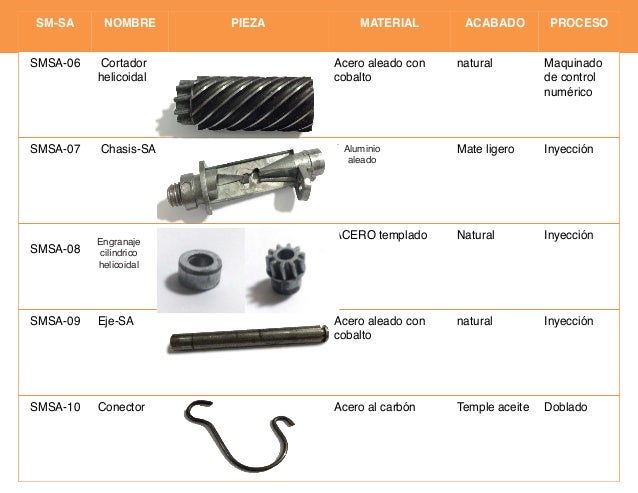

9.  SM-SA NOMBRE PIEZA MATERIAL ACABADO PROCESO SMSA-06 Cortador helicoidal Acero aleado con cobalto natural Maquinado de control numérico SMSA-07 Chasis-SA Acero Mate ligero Inyección SMSA-08 Engrane helicoidal con buje ACERO templado Natural Inyección SMSA-09 Eje-SA Acero aleado con cobalto natural Inyección SMSA-10 Conector Acero al carbón Temple aceite Doblado Aluminio aleado Engranaje cilíndrico helicoidal
10. . SM-SS NOMBRE PIEZA MATERIAL ACABADO PROCESO SMSS-1 Mordazas Acero inoxidable Pasivación Troquel Punzado SMSS-2 Soporte Acero inoxidable Mate ligero Pasivación Troquel punzado SMSS-3 Tensor Acero al carbono I-RAM 1070 Laminado en aceite Doblado SMSS-4 Palanca ABS pigmentado amarillo PM-T1 Inyección SMSS-5 Tapa ABS pigmentado amarillo SPI-A2 PM-T1 Inyección
11. SM-SP NOMBRE PIEZA MATERIAL ACABADO PROCESO SMSP-1 Eje Acero inoxidable Cromado Extrusión SMSP-2 Guía Lamina acero cal. 20 Mate medio Troquel punzado SMSP-3 Resorte helicoidal a escuadra Acero al carbón templado Revestido de níquel Maquinado SMSP-4 Lam conectora Acero inoxidable Pasivacion Troquel punzado SMSP-5 Separador ABS pigmentado negro PM-F0 PM-F1 Inyección

                                               ANÁLISIS HISTÓRICO

Un sacapuntas, afilalápices, tajalápiz, tajador, afilador, afila o maquinilla es el instrumento que se utiliza para afilar la madera y la punta de grafitodestinada a escribir de un lápiz cuando ésta se ha engrosado por el uso o cuando el lápiz es nuevo. Es indispensable cuando se trata de dar calidad a la escritura ya que frecuentemente se engrosa la punta del lápiz con el uso. Existen sacapuntas de varios tipos y tamaños que corresponden con el grosor de los diferentes tipos de lápices.

Antiguamente los lápices fueron afilados por medio del cuchillo o navajas. Luego los sacapuntas hicieron esta tarea mucho más fácil y dieron un resultado más uniforme y bueno para escribir, dibujar o cualquier utilidad del lápiz. Algunos tipos especializados, tales como lápiz de un carpintero todavía se afilan con cuchillo, debido a su forma plana. Bernard Lassimone, matemático francés, solicitó la primera patente (patente francesa # 2444) para los sacapuntas de lápiz en 1828. En 1847, Therry des Estwaux inventó los sacapuntas de lápiz manuales.

Es el más económico común y pequeño con no más de 25 milímetros de tamaño y no tiene ninguna pieza móvil. Consta de una cuchilla atornillada a una cubierta de plástico o metal que incluye un orificio por donde se introduce el lápiz que se quiere afilar. Estos sacapuntas pueden ser sencillos o estar incluidos en un envase destinado a contener las virutas que se generan durante el proceso de sacar punta al lápiz.

Los sacapuntas de este tipo tienen el aspecto que se muestra en la ilustración, con un solo orificio o con dos orificios y cuchillas para dos grosores diferentes de lápices. Los sacapuntas con cubierta de plástico tienen muy diversas formas: redonda, hexagonal, de corazón, de animalito, elípticos, trampa, etc.

Aunque esta operación es sencilla de realizar, es importante estar atento de cuánta punta se ha sacado a fin de no quebrar la punta del lápiz y observar el grado de afinamiento que se desea emplear. Las personas que sacan punta atropelladamente, sin prestar atención, quiebran muy frecuentemente las puntas de sus lápices, disminuyendo así la vida útil de los mismos.
